KT100AT,KT200AT ,KT300AT
產品編號：
KT-AT
產品描述
+
簡介：型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測交流電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。
|
被測電流Ii（有效值） |
100A |
200A |
300A |
|
輸出電流Io |
100mA |
||
|
線性度 |
0.1％ |
||
|
精度 |
0.5％ |
||
|
失調電流 |
≤±0.25mA（當Ii＝0，電源電壓為±15V時） |
||
|
溫度漂移 |
＜10－4×I0/℃（—10℃～＋70℃） |
||
|
反應時間 |
＜1μs |
||
|
di/dt |
＞50A/μs |
||
|
絕緣電壓 |
3KV （有效值；50Hz；1分鐘；在原邊與副邊之間） |
||
|
內 阻 |
35Ω |
||
|
電源電壓 |
±15V（±5％） |
||
|
耗 電 |
＜20mA（無載電流）＋Io |
||
|
工作溫度 |
—10℃～＋70℃ |
||
|
貯存溫度 |
－25℃～＋85℃ |
||
結構：采用絕緣塑料外殼
安裝： 提供垂直、水平兩種安裝方式。
重量：105克
入、出信號提示：為了在M端獲得正向測量電流，被測電流必須按KH模塊指示箭頭方向流動。
注意：1.當測量小于被測電流Ii的值時，在原邊匝數為多匝情況下可得到最佳測量精度，額定電流乘以匝數等于Ii安匝。
2.電流母線充滿原邊孔徑能得到最佳動態(tài)特性。

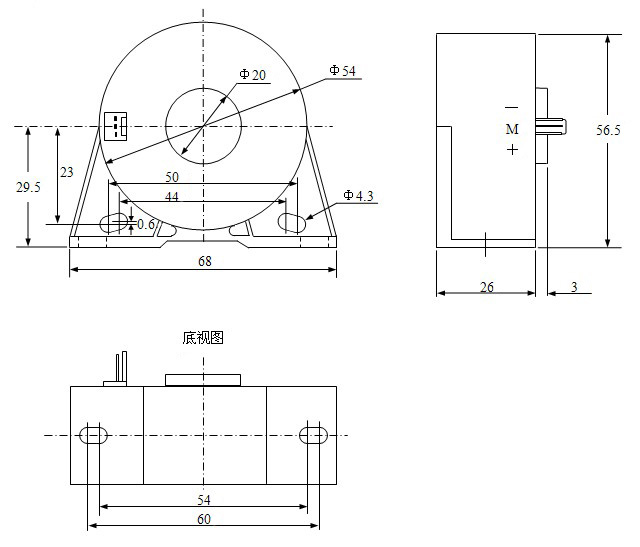

KT - AT外型尺寸圖 （單位：mm）

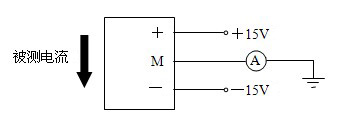

KT-AT接線示意圖
