KT100A,KT150A,KT200A,KT300A
image/7171ad09-2998-4bee-b89f-4af330215d4c
KT100A,KT150A,KT200A,KT300A
產品編號：
KT-A
KT - A型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。
image/7171ad09-2998-4bee-b89f-4af330215d4c
產品描述 +

點擊詳情：KT - A



簡介：KT - A型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。

被測電流Ii (有效值)

100A

150 A

200 A

300 A

輸出電流Io

100mA有效值  （對原邊電流Ii有效值）

線性度

＜0.1％

失調電流

≦±0.4mA

≤±0.3mA

溫度漂移

＜10－4×Io/℃（0～70℃）

反應時間

＜1μs

di/dt

＞50A/μs

絕緣電壓

＞6KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

內    阻

35Ω

電源電壓

±15V～±24V（±5％）

耗    電

20mA（無載電流）＋I(xiàn)o

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝：外殼基座有2個21×4.5mm的通孔，Φ4mm螺釘緊固。
尺寸：見背面
重量：140克
入、出信號提示：為了在M端獲得正向測量電流，原邊電流必須按KH模塊指示箭頭方向流動。

注意：?jiǎn)蝹€(gè)電流排完全充滿原邊孔徑時，可得到最好的動態特性。

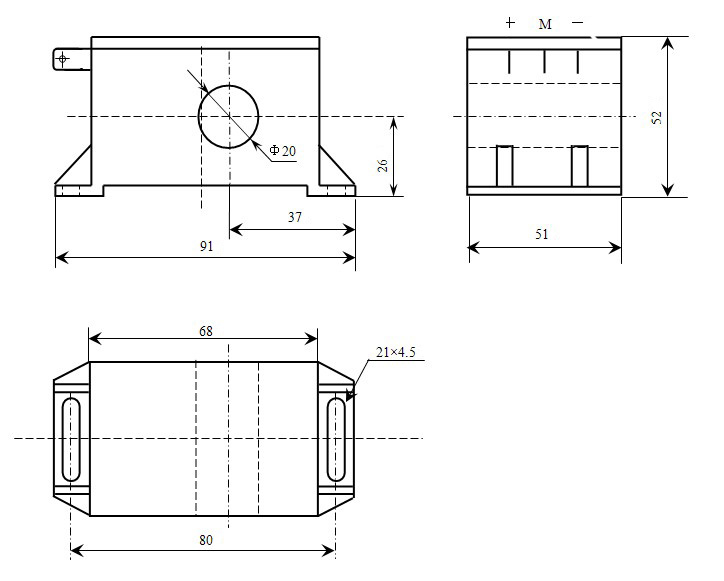

KT - A外形尺寸圖

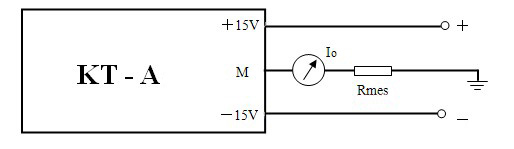

接線示意圖：
