KT400A,KT500A
產品編號：
KT500A
KT400A ;KT500A型磁平衡式電流傳感器，利用霍爾效應 ；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。
image/7a544d5a-299c-4e8e-bdef-f40a1c0a93a2
產品描述 +

簡介：KT 400 A ;KT500A型磁平衡式電流傳感器，利用霍爾效應 ；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。

被測電流Ii

400A   有效值

500A   有效值

輸出電流Io

100mA有效值  （對原邊電流500A）

線性度

＜0.1％

失調電流

≤±0.3mA

溫度漂移

＜10－4×Io/℃（0～70℃）

反應時間

＜1μs

di/dt

＞50A/μs

絕緣電壓

＞6KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

內    阻

65Ω

電源電壓

±15V～±24V（±5％）

耗    電

20mA（無載電流）＋I(xiàn)o

工作溫度

0～＋70℃

貯存溫度

－25℃～＋85℃

結構：采用絕緣塑料外殼
安裝：外殼基座有4個Ф7mm的孔槽，螺釘緊固
尺寸：見背面
重量：440克
入、出信號提示：為了在M端獲得正向測量電流，原邊電流必須按KH模塊指示箭頭方向流動。

注意：?jiǎn)蝹€(gè)電流排完全充滿原邊孔徑時，可得到最好的動態特性。

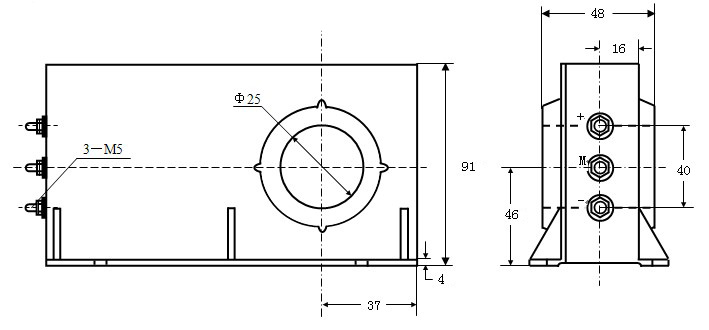

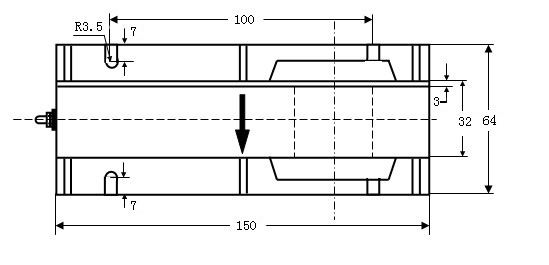

KT 400 A;KT500A外形尺寸圖

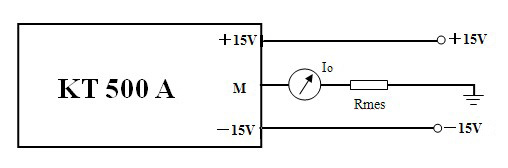

接線示意圖：
