KT800A,KT1000A
產品編號：
KT1000A
產品描述
+
簡介：KT - A型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍0～100KHz；輸出電流正比于被測電流。
|
被測電流Ii (有效值) |
800A |
1000A |
|
輸出電流Io |
200mA 有效值（對被測電流Ii） |
|
|
線性度 |
＜0.1％ |
|
|
失調電流 |
≤±0.3mA |
|
|
溫度漂移 |
＜10－4×Io/℃（0～70℃） |
|
|
反應時間 |
＜1μs |
|
|
di/dt |
＞50A/μs |
|
|
絕緣電壓 |
＞6KV （有效值；50Hz；1分鐘；在原邊與副邊之間） |
|
|
內 阻 |
≦40Ω |
|
|
電源電壓 |
±15V～±24V（±5％） |
|
|
耗 電 |
20mA（無載電流）＋I(xiàn)o |
|
|
工作溫度 |
0～＋70℃ |
|
|
貯存溫度 |
－25℃～＋85℃ |
|
結構：采用絕緣塑料外殼
安裝：外殼基座有4個Ф7mm的孔槽，螺釘緊固
尺寸：見背面
重量：640克
入、出信號提示：為了在M端獲得正向測量電流，原邊電流必須按KH模塊指示箭頭方向流動。
注意：單個電流排完全充滿原邊孔徑時，可得到最好的動態特性。

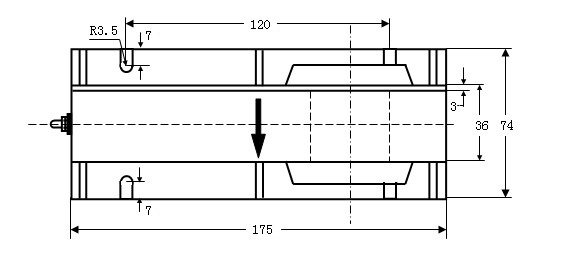

KT 1000 A、KT800A外形尺寸圖
接線示意圖：
