KT300AG,KT500AG
產品編號：
KT-AG
KT300AG ;KT500AG型磁平衡式電流傳感器，利用霍爾效應 ；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍 0～100KHz；輸出電流正比于被測電流。
image/47c01b34-b505-429e-9f40-57a909c485d0
產品描述 +

簡介：KT 300 AG ;KT500AG型磁平衡式電流傳感器，利用霍爾效應；采用磁補償原理；被測回路與輸出回路絕緣；可測直流、交流、脈動電流；頻率范圍0～100KHz；輸出電流正比于被測電流。



被測電流Ii

300A   有效值

500A   有效值

輸出電流Io

100mA有效值  （對原邊電流500A）

線性度

＜0.1％

失調電流

≤±0.2mA

溫度漂移

＜10－4×Io/℃（0～70℃）

反應時間

＜1μs

di/dt

＞100A/μs

絕緣電壓

＞6KV   （有效值；50Hz；1分鐘；在原邊與副邊之間）

內    阻

30Ω             50Ω

電源電壓

±15V～±18V（±5％）

耗    電

20mA（無載電流）＋Io

工作溫度

－10℃～＋70℃

貯存溫度

－25℃～＋80℃

































結構：采用絕緣塑料外殼

安裝：外殼基座有4個Ф4.2mm的孔，螺釘緊固

尺寸：見尺寸圖

重量：300克;  340克

入、出信號提示：為了在M端獲得正向測量電流，原邊電流必須按KH模塊指示箭頭方向流動。



注意：單個電流排完全充滿原邊孔徑時，可得到最好的動態特性。



外型尺寸圖

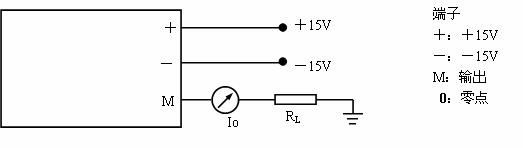

接線方式





如有需求或了解詳情可加QQ：1395647756 北京科海電子            亦可聯系技術支持：010-62645315

詢價聯系銷售部：010-62559482
