KD300V-5V/S
產品編號：
KD300V-5V/S
簡介：KD300V/5V/S傳感器，采用電磁隔離；此種型號可同時測量三相交流電壓信號；對應輸出5V直流電壓信號。
cd9cdb2f-71a7-4d78-8bad-1601b0886f12
產品描述 +

簡介：KD300V/5V/S傳感器，采用電磁隔離；此種型號可同時測量三相交流電壓信號；對應輸出5V直流電壓信號。

被測電壓V

三相交流300V(三相四線)

輸出電壓V0

5V直流（三相輸出）

精    度

1.％

響應時間

<300mS

絕緣電壓

2.5KV（有效值；50Hz；1分鐘）

工作電壓

+15V

工作溫度

－20℃～＋80℃

貯存溫度

－25℃～＋85℃

負載

>1K

功耗

250mW（滿載）

結構：結構采用標準導軌絕緣塑料外殼
尺寸：見下圖
接線圖：見下圖

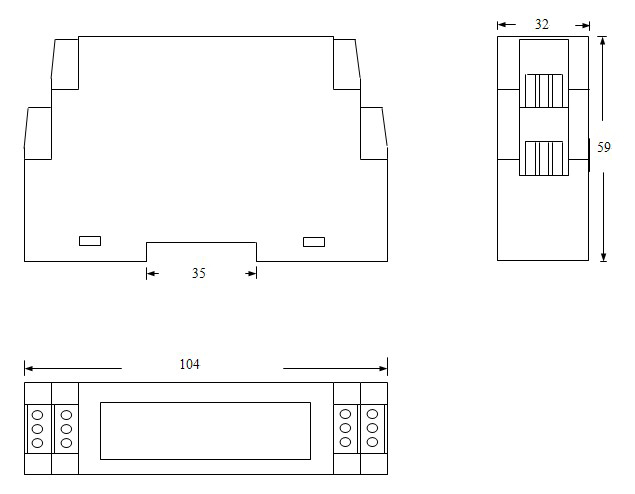

KD300V/5V/S外形尺寸圖（單位mm）

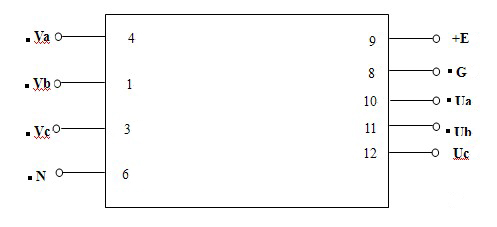

接線圖示意圖
